Il serraggio dei giunti flangiati nelle tubazioni e negli apparecchi in pressione è una delle operazioni di manutenzione con il più alto impatto sulla sicurezza operativa degli impianti oil & gas e petrolchimici. Eppure, nella maggior parte dei casi, viene effettuato semplicemente con una chiave dinamometrica — uno strumento che misura la coppia applicata, non il precarico reale del bullone. La differenza tra i due è sostanziale.
Il Problema della Coppia di Serratura
La coppia applicata da una chiave dinamometrica si traduce in precarico del bullone attraverso un coefficiente di attrito che dipende da: lubrificazione dei filetti, rugosità superficiale, materiale del dado, condizioni operative (temperatura, vibrazioni). Una variazione del 10% nel coefficiente di attrito — del tutto normale tra bulloni lubrificati e asciutti — si traduce in una variazione del 30–40% nel precarico reale. Il risultato è che in un giunto flangiato con 20 bulloni serrati con chiave dinamometrica, il precarico effettivo può variare del ±40% rispetto al valore di progetto, con bulloni sottosserrati (rischio perdite) e altri sovrasserrati (rischio rottura).
Il Metodo Ultrasonico: Misura Diretta dell’Allungamento

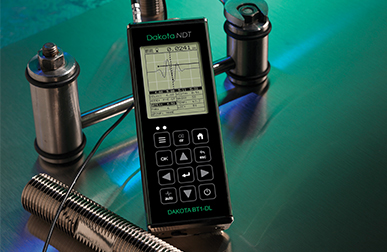

I monitor ultrasonici per la tensione dei bulloni — come il Dakota BT1-DL e il BT2-DL — misurano direttamente l’allungamento assiale del bullone durante il serraggio. Poiché l’allungamento è direttamente proporzionale alla forza assiale (carico) tramite la legge di Hooke, il metodo ultrasonico è indipendente dall’attrito e fornisce il precarico reale con accuratezza di ±0,0001 mm.
Normativa ASME PCC-1
L’ASME PCC-1 — Guidelines for Pressure Boundary Bolted Flange Joint Assembly è la linea guida internazionale per il serraggio controllato di giunti flangiati in pressione. Riconosce il metodo ultrasonico come uno dei metodi più accurati per la verifica del precarico e fornisce le linee guida per la sua applicazione. L’adozione della PCC-1 è sempre più richiesta dai sistemi di gestione dell’integrità degli impianti (PSSR, IOGP) e dagli enti di classificazione.
RODER SRL è il distributore ufficiale Dakota NDT per l’Italia. Per informazioni sui monitor tensione bulloni Dakota BT1-DL e BT2-DL, contattate il nostro ufficio tecnico.
